諾方斯：PCB 電路板的科普

今天諾方斯為大家帶來的是PCB 電路板的科普文章，關于什么是PCB板，PCB 的工藝過程等方面來展開，詳情請看下文

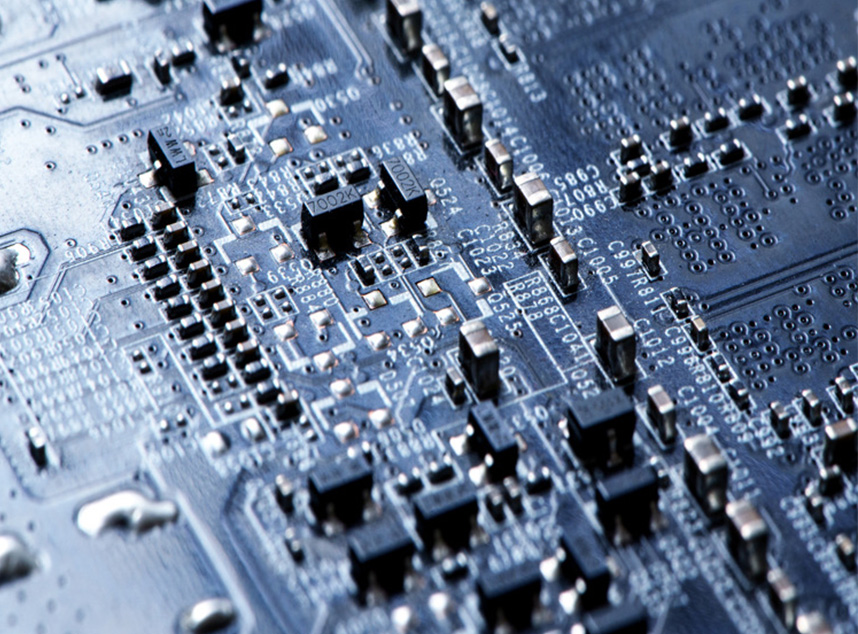

首先諾方斯要為大家介紹一下，什么是PCB板。PCB 板即印制電路板，是常用電路板的統稱，按材質分為：紙板、半玻纖板、玻纖板、金屬基板等。

那么了解完PCB板的基本知識之后，隨著諾方斯一起來看看，它的工藝流程是怎么樣的呢？眾所周知PCB的制作非常復雜，那么這也意味著PCB 的制作工藝也是非常難的。

諾方斯以四層印制板為例，其制作過程主要包括了PCB布局、芯板的制作、內層PCB布局轉移、芯板打孔與檢查、層壓、鉆孔、孔壁的銅化學沉淀、外層PCB布局轉移、外層PCB蝕刻等步驟。俗話說內行看門道，外行看熱鬧。這整個流程乍一看感覺還好，但是這其中每一道步驟都有自己獨特的門道在里面，那是一點差錯都不能出，否則辛苦制作的PCB板只有面臨報廢了。

PCB板的工藝流程如下：

1、PCB布局

2、芯板的制作

4、芯板打孔與檢查

5、層壓

6、鉆孔

7、孔壁的銅化學沉淀

8、外層PCB布局轉移

9、外層PCB蝕刻

以上九個步驟就是PCB制作工藝過程。（因字數有限，諾方斯下次再詳細講解這九大步驟）。

諾方斯結尾，PCB板的價格取決于。板材，板厚，工藝，以及外型，還有孔數，超孔或是超長的板價格會適當的提高一點，外型如比較難做，也會適當的調高點。

本文至此已結束，諾方斯關于PCB板的不同材質分類的科普一文已出，有興趣的同學請關注諾方斯，觀看更新文章即可！
