東莞合成石廠家：什么是PCB板的制作流程你知道嗎？

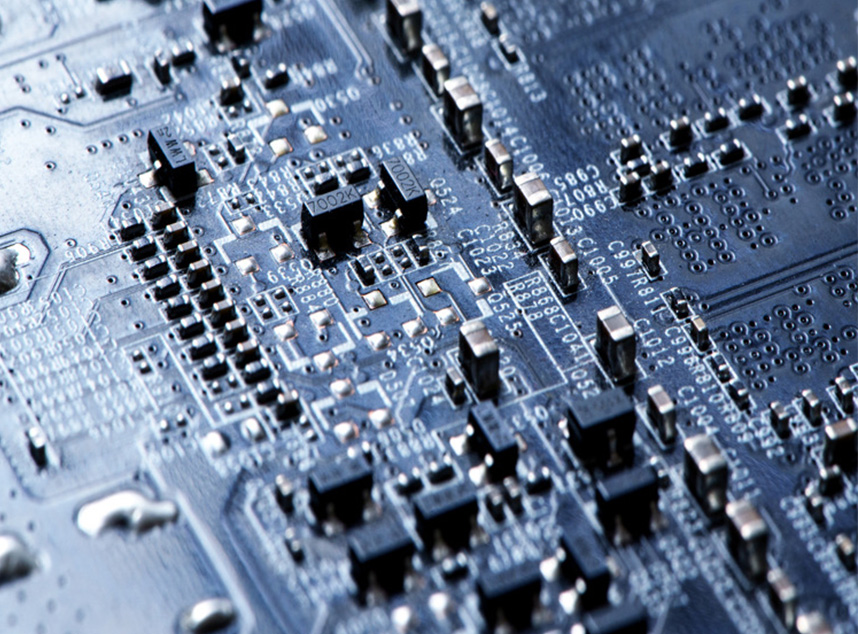

今天諾方斯東莞合成石廠家要跟大家講講PCB的制作流程，。首先，我們都知道PCB的中文名稱是印刷電路板，又稱printed circuit board，印刷電路板是重要的電子元器件，是電子元器件的支撐，也是電子元器件電氣連接的提供者。因為它是由電子印刷制成的，所以被稱為“印刷”電路板。（東莞合成石廠家）

至于諾方斯東莞合成石廠家今天提到的PCB制造工藝，一般來說，各大PCB加工廠家的工藝都差不多，但會有細微的差別。東莞合成石廠家知道對于不同類型的PCB，其處理流程會有所不同。因此諾方斯東莞合成石廠家這篇論文僅供科普之用。

PCB的生產非常復雜。以四層印刷電路板為例，東莞合成石廠家諾方斯總結了PCB的制造工藝主要包括以下步驟：

1、布局（首先要確認PCB的布局）

2、芯板的制作

3、內層PCB布局轉移

4、芯板打孔與檢查

5、層壓（東莞合成石廠家）

6、鉆孔7、孔壁的銅化學沉淀

7、外層PCB布局轉移

8、外層PCB蝕刻

以上就是今天諾方斯東莞合成石廠家為大家帶來的PCB的制作流程科普一文，記得關注諾方斯與我們一起共同學習更多行業知識吧！
